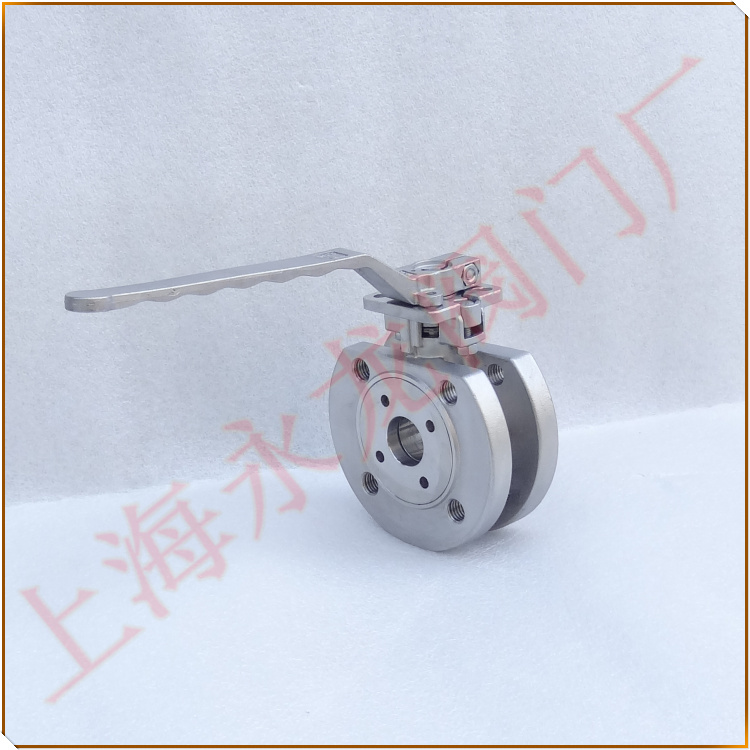

對夾式薄型球閥 The wafer thin ball valve
簡稱：對夾式球閥 The wafer ball valve 薄型球閥 Thin ball valve
型號：Q71F-16/40P
薄型對夾式球閥產品概述：
Q71F-16/40P對夾式薄型球閥 The wafer thin ball valve也稱意大利式球閥 Italian ball valve，法蘭采用螺紋連接方式，產品具有結構長度短、重量輕、安裝方便等特點，適用在空間狹小，高空操作安裝困難等工況。全通徑設計，減少流道空阻力便于流量控制，薄型對夾式球閥還可以提供線性流道口，V型流道口。
薄型球閥設計特點：
1.ISO5211平臺連接
2.閥桿防飛出設計
3.防靜電裝置
4.上密封可調功能
5.防火結構設計
6.殼體脫蠟精密鑄造
對夾式球閥設計標準：
1.設計制造:DIN 3357
2.法蘭連接:DIN EN1092-1
3.壁厚標準:ASME B16.34
4.檢驗試驗:API 598
薄型對夾式球閥 Thin the wafer ball valve是引進國外技術進行國產化設計而發展出的新一代短法蘭距球閥，球芯通道形狀有矩形、V形及O形。對夾式球閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，只需旋轉90°即可快速啟閉，操作簡單，平臺與手柄設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。可廣泛應用在石油、化工、冶金、電站、輕工等領域，對丙烯、油、水、氣及紙漿或纖維狀流體進行切斷控制的閥門。
