緊急切斷閥選型技巧和試壓方法
時間：2020-10-09 23:40:10 來源：永龍閥門 閱讀：0次
緊急切斷閥選型技巧和試壓方法
Emergency cut-off valve selection techniques and test methods
緊急切斷閥（Emergeny Cut-off Valves）型式的正確選擇是以設計者對整個生產工藝流程、操作工況的充分掌握為先決條件的，在選擇閥門類型時，設計人員應首先掌握每種閥門的結構特點和性能。
一，緊急切斷閥選型技巧：
常用的連接方式有：螺紋連接、法蘭連接、焊接端部連接，螺紋連接的閥門主要是公稱通徑在50mm以下的切斷閥，如果通徑尺寸過大，連接部的安裝和密封十分困難。法蘭連接的閥門，其安裝和拆卸都比較方便，但是較螺紋連接的閥門笨重，價格較高，故它適用于各種通徑和壓力的管道連接。焊接連接適用于較荷刻的條件下，比法蘭連接更為可靠。但是焊接連接的閥門拆卸和重新安裝都比較困難，所以它的使用僅限于通常能長期可靠地運行，或使用條件荷刻、溫度較高及可燃性有刺激性氣體/液體的場合。
緊急切斷閥有電動緊急切斷閥，氣動緊急切斷閥，液動緊急切斷閥，閥體結構通常以截止閥，球閥為多，應用在水處理及消防通常采用蝶閥或閘閥。選擇閥門的殼體、內件和密封面的材質，除了考慮工作介質的物理性能（溫度、壓力）和化學性能（腐蝕性）外，還應掌握介質的清潔程度（有無固體顆粒），還應確定流經閥門流體的流量及壓力等級等，利用現有的資料（如閥門產品目錄、閥門產品樣本等）選擇適當?shù)拈y門。
二，緊急切斷閥試壓方法：

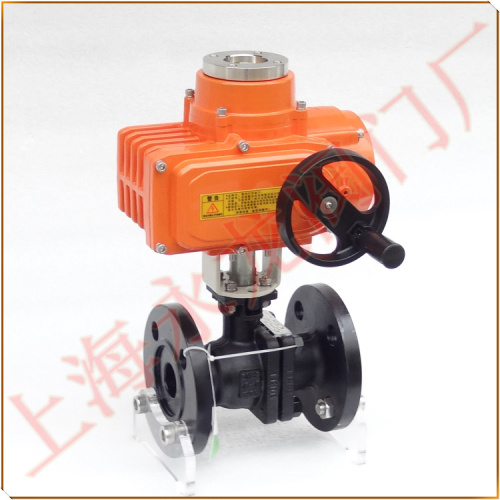

⒈氣動球閥，電動球閥（氣動切斷閥，電動切斷閥）的強度試驗應在球體半開狀態下進行
⑴浮動式球閥密封性試驗：將閥處于半開狀態，一端引入試驗介質，另一端封閉；將球體轉動幾次，閥門處于關閉狀態時打開封閉端檢查，同時檢查填料和墊片處密封性能，不得有滲漏現象。然后從另一端引入試驗介質，重復上述試驗。
⑵固定式球閥密封性試驗：在試驗前將球體空載轉動幾次，固定式球閥處于關閉狀態，從一端引人試驗介質至規定值；用壓力表檢查引入端密封性能，使用壓力表精度0．5～1級，量程為試驗壓力的1．5倍。在規定時問內，沒有降壓現象為合格；再從另一端引入試驗介質，重復上述試驗。然后，將閥門處于半開狀態，兩端封閉，內腔充滿介質，在試驗壓力下檢查填料和墊片處，不得有滲漏。
⒉液氨緊急切斷閥和液動緊急切斷閥試壓方法
⑴液氨緊急切斷閥和液動緊急切斷閥的強度試驗，通常將組裝好的閥門放在試壓架中，打開閥瓣，注入介質至規定值，檢查閥體和閥蓋是否冒汗和滲漏。也可單件進行強度試驗。密封性試驗只做截止閥類型。試驗時截止閥的閥桿成垂直狀態，閥瓣開啟，介質從閥瓣底下一端引入至規定值，檢查填料和墊片處；待合格后關閉閥瓣，打開另一端檢查是否有滲漏。
⑵如果閥門強度和密封性試驗都要做時，可先做強度試驗，然后降壓至密封性試驗規定值，檢查填料和墊片處；再關閉閥瓣，打開出口端檢查密封面是否滲漏。
