釜底閥在實踐應用不足的技術改進

釜底閥在實踐應用不足的技術改進

   釜底閥是安裝在反應釜、儲罐和其他壓力容器的底部作為出料使用的閥門。隨著自動化水平的日益提高，釜底閥也從手動控制發展到自動化控制形式，增加了氣動釜底閥，電動釜底閥種類，其除了原有的切斷功能外現在還可以進行調節開度控制，在關鍵的工藝場所還參與聯鎖控制。釜底閥現在化工、石油、冶金、制藥、農藥、染料、飲料、食品加工等行業廣泛使用。

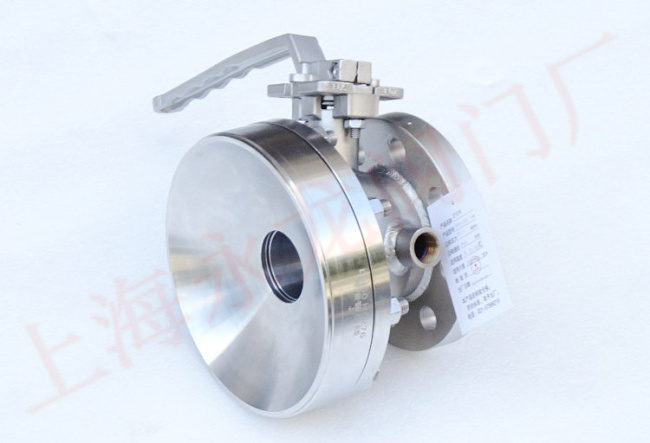

斜桿式釜底閥實物圖片-上海永龍閥門廠

斜桿式釜底閥設計特點：

1，ISO5211平臺連接

2，閥桿防飛出設計

3，防靜電裝置

4，上密封可調功能

5，防火結構設計

6，殼體脫蠟精密鑄造

7，密封閥座日本大金RPTFE、MOC碳纖

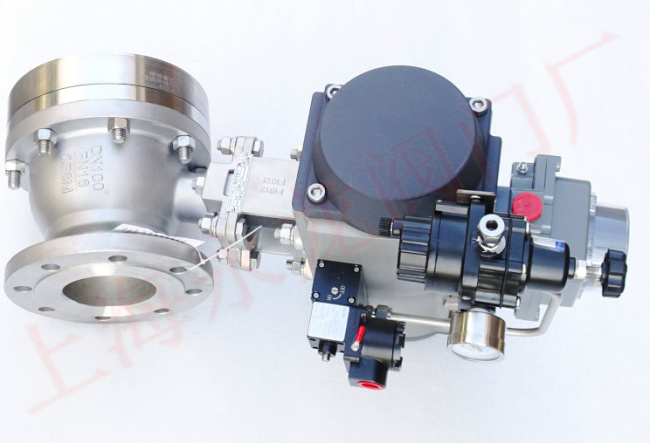

斜桿式氣動釜底閥實物圖片-上海永龍閥門廠

釜底閥結構特點：

   釜底閥是由閥體、閥芯、閥桿、閥座、密封圈、法蘭、手柄組成，是借助于弧面法蘭焊接或法蘭連接于反應釜或儲罐和其它容器的底部，拋光的閥芯表面保證了無滯留區，消除工藝介質通常在容器出口的殘留現象，實現排空、排凈的功能。釜底球閥工作原理是通過閥桿轉動閥芯90°旋轉上從而達到開啟與關閉的目的。

斜桿式釜底閥結構尺寸明細圖-上海永龍閥門廠

釜底閥在實踐應用不足的技術改進：

   由于釜底閥在反應釜、儲罐、壓力容器的底部安裝空間有限，開關動作不方便，上海永龍閥門廠在釜底閥結構進行了改進，把閥桿做成105°斜桿，斜桿式釜底閥在裝配執行機構(電動、氣動)避免了與罐底接觸。保溫夾套設計，可以根據工藝要求保護閥內介質不會在常溫下凝固或結晶。釜底閥在今后在自動化控制系統中的應用會越來越多。在了解它的結構特點，能更好的選用釜底閥來滿足設計和安全上的要求。

上海永龍釜底閥產品實物參考：斜桿式釜底球閥-釜底放料球閥-氣動釜底球閥-斜桿式保溫釜底球閥-斜桿式保溫夾套釜底閥
