暗桿Z45閘閥VS明桿Z41閘閥
時間：2021-04-20 10:37:58 來源：永龍閥門 閱讀：0次
暗桿Z45閘閥VS明桿Z41閘閥
閘閥（gate valve）是一個啟閉件閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
暗桿Z45閘閥VS明桿Z41閘閥
1、暗桿閥門看不見絲杠，而明桿的能看見絲桿。
2、暗桿法蘭閘閥的提升螺桿是只旋轉而無上和下移動，外露的只是一根桿，其螺母是固定在閘板上，通過螺桿的旋轉來提升閘板，沒有可見的門架；明桿法蘭閘閥的提升螺桿是外露的，螺母緊貼手輪且是固定的（不旋轉也不軸向移動），通過旋轉螺桿來提升閘板，螺桿與閘板只有相對的旋轉運動而無相對的軸向位移，外觀為有門形支架。
3、暗桿閥門在開關時方向盤與閥桿是連接在一起相對不動的，它是通過閥桿在固定點轉動來帶動閥瓣向上提升和下閘來完成啟閉的。明桿閥門則是通過閥桿與方向盤的螺紋傳動來提升或者降下閥瓣。說簡單點就是明桿閥門是閥瓣連著閥桿一起做上下運動，方向盤始終在固定點。

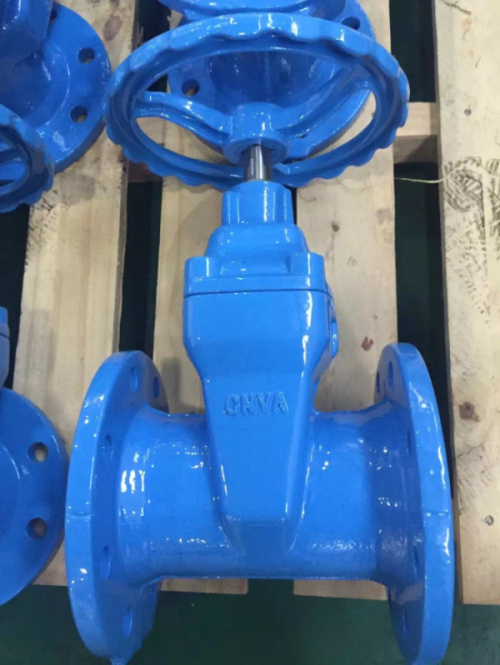

一，暗桿Z45閘閥
暗桿閘閥又叫旋轉桿閘閥 ( 亦叫暗桿楔式閘閥)。閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動 , 而使閘板提升，通常在閥桿的底端有梯形螺紋，通過閥門底端的螺紋以及閥瓣上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Α?/span>
開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2~1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程）來確定。
1,暗桿Z45閘閥優點
•閘閥的高度總保持不變，因此安裝空間小，適用于大口徑或對安裝空間受限制的閘閥。此種結構要裝有開閉指示器，以指示開閉程度。
2,Z45暗桿閘閥缺點：
•閥桿螺紋不僅無法潤滑，而且直接接受介質侵蝕，容易損壞。
二，明桿Z41閘閥
轉動手輪，通過手輪與閥桿的螺紋的進、退，提升或下降與閥桿連接的閥板，達到開啟和關閉的作用。
1,Z41明桿閘閥的優點:
•流體阻力小 , 密封面受介質的沖刷和侵蝕小。
•開閉較省力。
•介質流向不受限制 , 不擾流、不降低壓力。
•形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
2,明桿Z41閘閥的缺點:
•密封面之間易引起沖蝕和擦傷，維修比較困難。
•外形尺寸較大，開啟需要一定的空間，開閉時間長。
•結構較復雜。
閘閥按閘板的結構不同分為楔式和平行式兩類。楔式閘板有3種結構：單閘板、雙閘板和彈性閘板。閥體材料：如球墨鑄鐵、鑄鐵、碳鋼、黃銅、青銅、不銹鋼等。制造標準主要：1、按JB/T2203－1999《閘閥結構長度》生產的機械部標準閥門；2、按GB/T12221-2005《金屬閥門結構長度》生產的國標閥門；3、按ASME B16.10-2009《閥門的面對面及端對端尺寸》生產的美標閥門。
