杠桿擠壓式電動管夾閥工作原理

杠桿擠壓式電動管夾閥工作原理

   杠桿擠壓式電動管夾閥又稱電子式電動夾管閥，是一種利用天然橡膠的曲撓性作為運動部件，實現柔性關閉的特殊閥門，主要應用于液固混合物和氣固混合物的輸送管道中，替代球閥、閘閥等普通閥門難以實現的功能。夾管閥應用于礦業、冶金、化工、醫藥、水泥、陶瓷、玻璃、塑料、食品飲料、畜牧、釀酒、市政水務等領域，例如洗礦裝置、粉末噴涂系統、列車真空集便系統、真空輸送系統、飼料輸送系統、城市雨污分流系統等。

   電子式電動管夾閥屬杠桿擠壓式、自控電機系統驅動、法蘭連接式夾管閥，由伺服電機或步進電機帶動上下夾緊橫桿擠壓內襯套，使內襯套夾緊，閥門關閉；電機反轉時，內襯套開起，閥門通暢。通過計算機系統對電機的精確控制可以實現對閥門開度的精確控制。

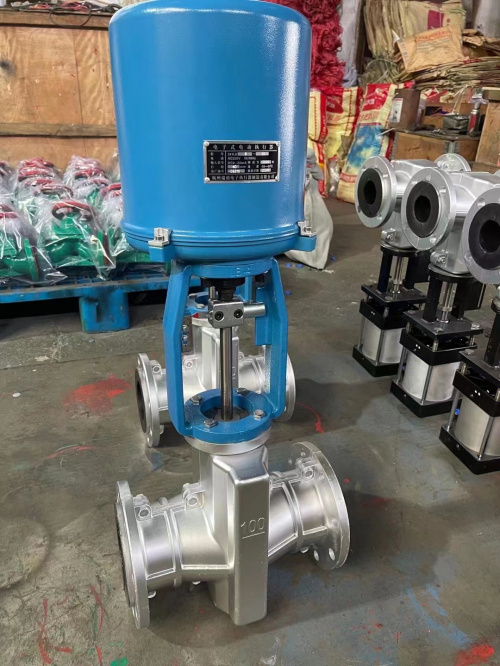

杠桿擠壓式電動管夾閥圖片

杠桿擠壓式電動管夾閥工作原理：

   電子式電動管夾閥、電子式電動夾管閥屬于杠桿擠壓式，其內部的橡膠內襯套兩端與管道連接，成為物料輸送管道的組成部分。內襯套的中部兩側裝有擠壓杠桿，當上下杠桿擠壓并攏時將夾管閥壓扁致通道關閉；杠桿松開后通道開啟。擠壓杠桿可通過人力（手輪帶動螺桿）、壓縮空氣（氣缸）、電力（電動執行器）驅動實現擠壓動作。杠桿擠壓式夾管閥的特點是對于管道壓力較大的應用場合容易實現強制關閉；通過附加裝置可以實現事故狀況（斷氣、斷電）下強制自鎖關閉夾管閥；通過氣動定位器實現閥門開度控制；通過電動執行器實現精確流量控制。

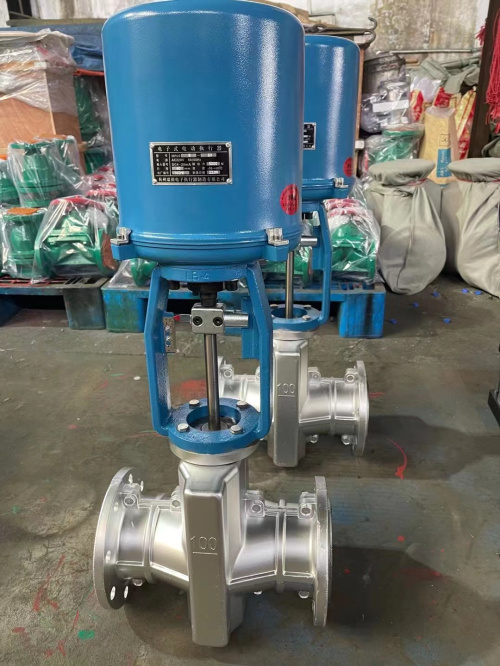

電子式電動夾管閥圖片

管夾閥應用：

全開：管夾閥的全通徑彈性閥套無任何縫隙和死角。

關閉中：中線關閉，這一特征避免了套管內的紊流和磨損，閥套成為一個平滑的 封閉的文氏管，每次操作都能自清洗。

關閉：管夾閥在全關時確保雙向零泄漏關閉，采用無密封件需要維護的內在安全設計。
