液氨過濾器應用與選型
時間：2020-01-05 23:38:43 來源：永龍閥門 閱讀：0次
液氨過濾器應用與選型
液氨過濾器也稱：氨氣過濾器，氨用過濾器安裝在設備的上游管道，通過閥腔的濾網過濾介質的顆粒雜質，起到保護下游設備的安全裝置，防止顆粒雜質對精密設備的堵塞，破壞設備的正常運行。
液氨過濾器選型的原則要求：
過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可。
1、氨用過濾器材質：
過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。
2、公稱壓力選型：
按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
3、過濾器進出口通徑：
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
、孔目數的選擇：
氨氣過濾器孔目數的選擇主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。
5、過濾器阻力損失計算
水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa。
氨用過濾器應用：

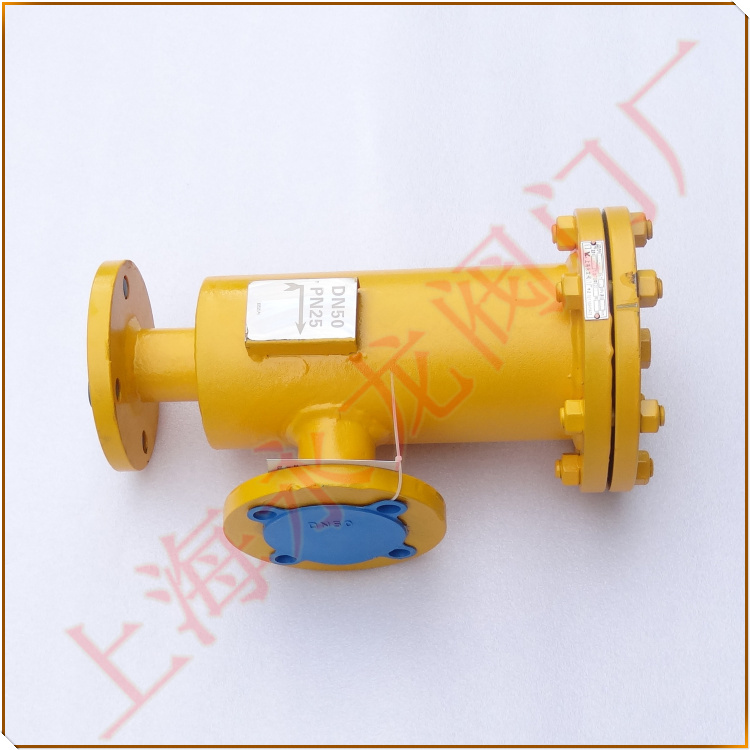

1、T型過濾器
T型液氨過濾器廣泛應用于蒸汽、空氣、水、油品等多種介質的管線中，保護管線系統上各種設備，如水泵、閥門等，免受管道內的鐵銹、焊渣等雜物帶來對管道的堵塞和損壞。上海日美閥門制造有限公司生產的T型過濾器具有抗污性能強，排污方便，流通面積大，壓力損失小，結構簡單，體積小等特點；T型過濾器的過濾網材質均是不銹鋼，耐腐蝕性強，使用壽命長；T型過濾器還分直流式和折流式，過濾網的密度有10目－120目，溫度0~450℃，可根據用戶需要選用。
2、Y型拉桿伸縮過濾器
Y型拉桿伸縮過濾器采用新型的設計，把Y型過濾器與伸縮接頭組合，結構簡單，使用方便，解決了各種不同標準產品的法蘭間長度不同而造成固定管道上安裝不便的缺陷，拉桿伸縮過濾器主要用于高層建設、多層建筑或工廠內給排水配管，通常安裝于減壓閥、泄壓閥、定水位閥或其它主要設備的進口端，安裝了拉桿伸縮過濾器后便于削除管道雜物或安裝拆卸以保證閥類或設備之正常使用。
3、不銹鋼氨用過濾器
不銹鋼過濾器廣泛用于蒸汽、空氣、水、油品，等多種介質的管線中;保護管線系統各種設備、水泵、閥門等;免受管道內鐵銹、焊碴等雜質，帶來的堵塞和損壞。不銹鋼過濾器抗污性強，排污方便，流通面積大，壓力損失小，結構簡單，體積小，重量輕。過濾網材質均為不銹鋼，耐腐蝕性強，使用壽命長。
4、籃式過濾器
籃式過濾器除去液體中含有少量固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作；也是提高產品純度、凈化氣體的小型設備。因此，籃式過濾器廣泛應用于石油、化工、化纖、醫藥、食品等工業。籃式過濾器有殼體、排污蓋、濾芯、濾網、螺栓等組成。
5、液氨Y型過濾器
Y型過濾器輸送介質的管道系統不可缺少的一種過濾裝置，Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有結構先進，阻力小，排污方便等特點。
