全天候呼吸閥的工作原理與罐頂呼吸閥的作用
時間：2020-07-29 09:53:59 來源：永龍閥門 閱讀：0次
全天候呼吸閥的工作原理 All-weather respiration valve working principle與罐頂呼吸閥的作用 The role of roof breather valve

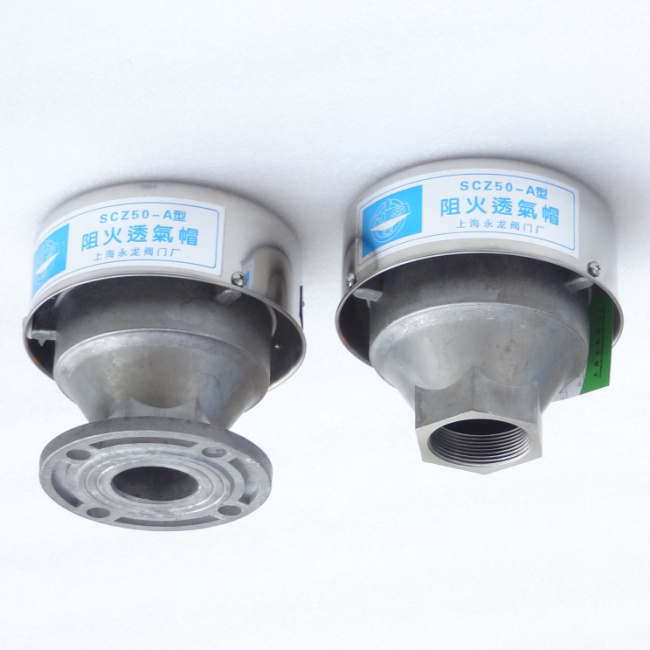

為了防止儲罐出現超壓或負壓等失穩狀態，工藝設計中通常采用在罐頂安裝全天候阻火呼吸閥 All-weather fire suppression breathing valve的方式來維持儲罐氣壓平衡，確保儲罐在超壓或真空時免遭破壞，保護儲罐安全，并且減少儲罐內物料的揮發和損耗，對安全和環保均起到一定的促進作用。對于可燃性氣體/液體排空管末端該加裝SCZ50-A阻火透氣帽。

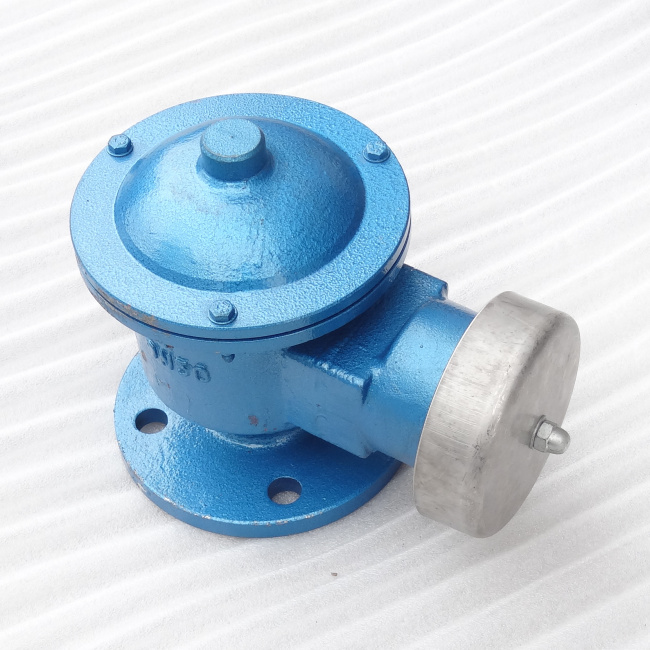

全天候呼吸閥All-weather breathing valve工作原理：
全天候呼吸閥 All-weather respiration valve的內部結構實質上是由一個壓力閥盤(即呼氣閥)和一個真空閥盤(即吸氣閥)組合而成的，壓力閥盤和真空閥盤既可并排布置，也可重疊布置。其工作原理：當儲罐壓力和大氣壓力相等時，壓力閥和真空閥的閥盤和閥座緊密配合，閥座邊上密封結構有“吸附”效應，使閥座嚴密不漏。當壓力或真空度增加時，閥盤開始開啟，由于在閥座邊上仍存在著“吸附”效應，所以仍能保持良好的密封。
當罐內壓力升高到定壓值時，將壓力閥打開，罐內氣體通過呼氣閥(即壓力閥)側排入外界大氣中，此時真空閥由于受到罐內正壓作用處于關閉狀態。反之，當罐內壓力下降到一定真空度時，真空閥由于大氣壓的正壓作用而打開，外界的氣體通過吸氣閥(即真空閥)側進人罐內，此時壓力閥處于關閉狀態。在任何時候，壓力閥和真空閥不能同時處于打開的狀態。當罐內壓力或真空度降到正常操作壓力狀態時，壓力閥和真空閥處于關閉狀態，停止呼氣或吸氣過程。
罐頂呼吸閥 Roof breathing valve的作用：
呼吸閥 The respiration valve在正常狀態下起密封作用，只有在下列條件下呼吸閥才開始工作：
(1)儲罐向外輸出物料時，呼吸閥即開始向罐內吸人空氣或氮氣。
(2)向儲罐內灌裝物料時，呼吸閥即開始將罐內氣體向罐外呼出。
(3)由于氣候變化等原因引起罐內物料蒸汽壓增高或降低，呼吸閥則呼出蒸汽或吸人空氣或氮氣(通常稱熱效應)。
(4)發生火災時，儲罐因呼出氣體受熱引起罐內液體蒸發量劇增，呼吸閥便開始向罐外呼出，以避免儲罐因超壓而損壞。
(5)在其它工況下，如揮發性液體的加壓輸送、內外部傳熱裝置化學反應、操作失誤等，呼吸閥則相應進行呼出或吸人，以避免儲罐因超壓或超真空而遭受損壞。
儲罐呼吸閥 Tank breathing valve常用的標準有：
SY/T 0511.1-2010 《石油儲罐附件 第1部分：呼吸閥》
TB/T 3319-2013 《鐵道罐車用呼吸式安全閥》
QC/T 1064-2017 《道路運輸可燃液體危險貨物罐式車輛呼吸閥》
DIN EN 14595-2016 《危險品運輸球罐的操作裝置 壓力和真空呼吸閥》
阻火呼吸閥 Fire breathing valve安裝要點：
(1)呼吸閥應安裝在儲罐頂部的高點。理論上講，從降低蒸發損耗和其它的排氣觀點考慮，呼吸閥應安裝在儲罐氣相空間的高點，以便順利地提供通向呼吸閥直接和較大的通道。
(2)當儲罐體積較大，或者儲罐比較重要時，為防止單臺呼吸閥因故障導致儲罐出現超壓或負壓的風險，此時可以安裝兩臺呼吸閥。為避免兩臺呼吸閥同時動作而增加故障的幾率，工藝設計時，通常將此兩臺呼吸閥的吸入和排出壓力梯度設計，正常情況下一臺工作，另一臺備用。
(3)如果呼吸量較大，導致單個呼吸閥的呼吸量不能滿足要求時，可設置兩個以上呼吸閥。當安裝兩個呼吸閥時，它們與罐頂的中心距離應相等，即在罐頂對稱布置。
(4)如果呼吸閥安裝在氮封儲罐上，則氮氣供氣管的接管位置一定要遠離呼吸閥接口，并由罐頂部插入儲罐內約200mm，這樣氮氣進罐后不直接排出，起到氮封作用。

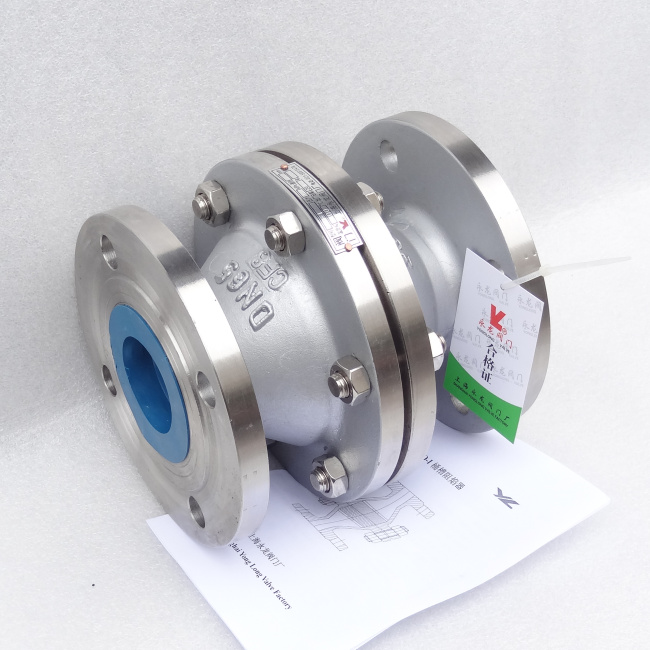

(5)如果呼吸閥內帶有阻火器 Flame arrester，必須考慮阻火器的壓降對呼吸閥排出壓力的影響，以免儲罐超壓。
(6)當建罐地區歷年冬季溫度的平均值低于或等于0時，呼吸閥必須有防凍措施，以防止呼吸閥閥盤凍住或阻塞導致儲罐排氣不暢或補氣不足，而導致儲罐超壓鼓罐或低壓癟罐。
