液氨壓力表加用緩沖管的作用?
時間：2020-08-23 15:31:06 來源：永龍閥門 閱讀：0次
液氨壓力表加用緩沖管的作用?
Liquid ammonia pressure gauge with the role of the buffer tube?
在液氨儲罐，設備及管路上，液氨壓力表（Liquid ammonia pressure gauge）與氨用壓力表（Ammonia pressure gauges）連在管道上時，壓力表與管道連接之間要加一個彎，這個起到什么作用？讓上海氨用閥門小編為大家解釋一下。
這個連接壓力表和管道的附件就是壓力表彎 Pressure gauge bending（也可簡稱表彎），正式名字就叫緩沖管（The buffer tube）。用來連接氨壓力表（The ammonia pressure gauge）與壓力表測量的設備或管道之間的配件，用來緩沖被測量介質對壓力表彈簧管的瞬時沖擊，能很好的保護數顯表的機械結構或者壓力傳感器不受損害，延長使用壽命。

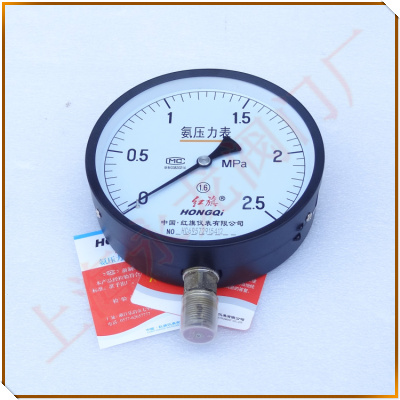

液氨壓力表 Liquid ammonia pressure gauge
緩沖管有多種材質：碳鋼，黃銅，不銹鋼，高壓管，測量不同的介質需要選擇不同材質的緩沖管，才能保證測量準確，保障測量系統的正常運行。
這個彎管學名就叫冷凝管（Condenser pipe）或虹吸管，按照《HG/T20581-2012》版HK03壓力/壓差測量?jī)x表管路連接圖冊說明6.4安裝說明中介紹“對于蒸汽和其他可冷凝熱氣體，以及當介質溫度超過60℃時，就地安裝的壓力表應選用帶冷凝管（或虹吸管）的安裝圖，其目的就是鈍化氣體介質，以防損壞儀表。
當然《SH/T3104》儀表安裝設計規范也有類似說明。
壓力表彎的形式有兩種：一種是環形彎，另一種是U形彎
加壓力表彎的目的是: 保護表內部傳動機構免受介質溫度、介質腐蝕性的損害。通常如果介質有一定的腐蝕性與壓力高的工況必須加設壓力表彎，介質的溫度大于60℃時，必須加設壓力表彎。如壓力表安裝在潔凈的生活飲用水系統上，就無須加設。

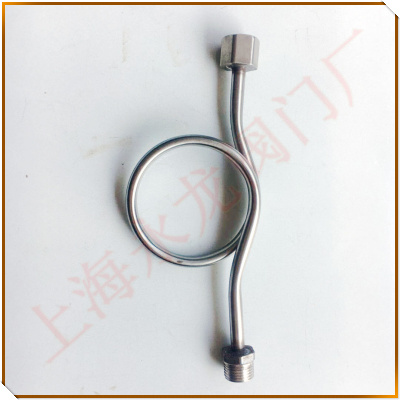

緩沖管 The buffer tube
還有降低震動及沖擊的作用，對溫度較高介質也起到一定散熱作用，以保護壓力表及降低壓力表溫度影響誤差。而部分壓力表接頭孔口處的阻尼螺釘，是通過減小流通面積的方式起到節流緩沖效果的 , 主要是對介質壓力脈沖有用。
