電動緊急切斷閥與氣動緊急切斷閥工作原理區別
時間：2020-04-23 02:01:21 來源：永龍閥門 閱讀：0次
電動緊急切斷閥與氣動緊急切斷閥工作原理區別
電動緊急切斷閥與氣動緊急切斷閥都是自動化系統控制閥的一部分，二者的用途功能一樣，不同的是驅動形式，一種為電源控制電機驅動，一種為氣源壓力控制活塞轉動。
緊急切斷閥（Emergency shut off valve）采用角行程執行器組合的閥門有：球閥，蝶閥，旋塞閥，控制電源有：交流電380V，220V，直流電24V，采用直行程執行器組合的閥門有：閘閥，截止閥，單座調節閥，套筒調節閥，控制電源有：交流電220V，直流電24V。

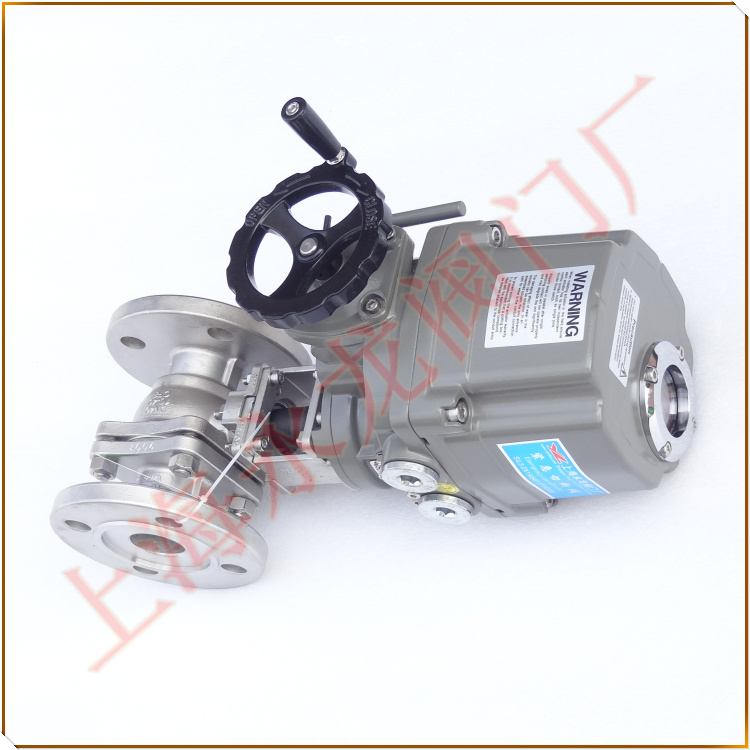

一，電動緊急切斷閥（The electric emergency cut-off valve）工作原理：
電動切斷閥（Electric shut-off valve）根據現場的需要設定常開或常閉接線，如④為公共端/靈線，?為控制開/火線，?為控制關/火線，當④號和?號接通，切斷閥打開，轉換電源，當④號和?號接通，切斷閥關閉。例如在氨站儲罐，液氨電動緊急切斷閥與氨氣氣體泄漏報警器連接，緊急切斷閥處在開啟狀態，當氨氣氣體泄漏報警器探頭探測到空氣含氨成分超標報警，主機給電動緊急切斷閥電源信號驅動閥門電機轉動關閉。

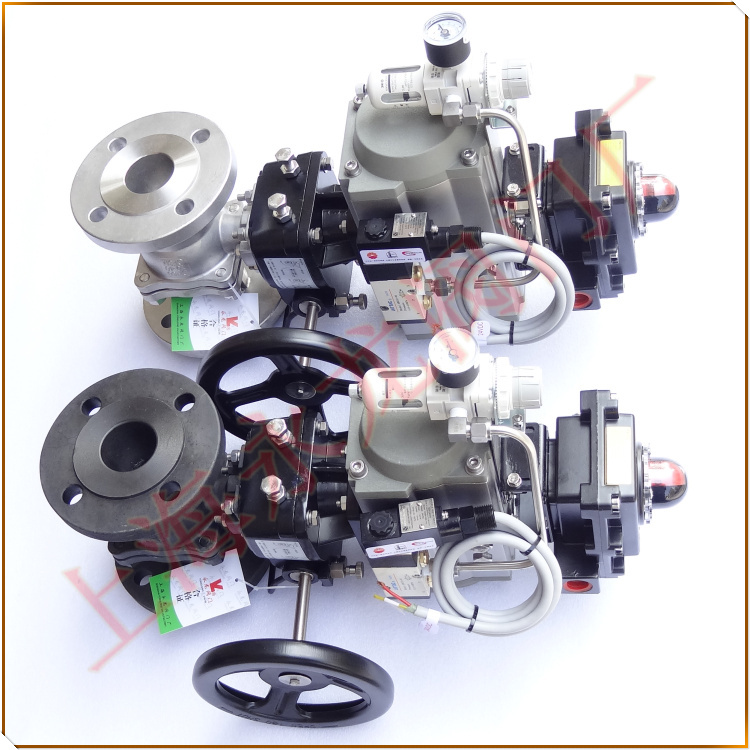

二，氣動緊急切斷閥（Pneumatic emergency cut-off valve）工作原理：
氣動切斷閥（Pneumatic cut-off valve）執行器分單作用和雙作用，單作用執行器為常閉式切斷閥，雙作用執行器為常開式切斷閥，雙作用也可代替單作用使用。可根據現場工作需求配套所需附件：單作用執行器或雙作用執行器，空氣過濾減壓閥，信號反饋（行程開關），電磁閥線圈（易燃介質需防爆），手動裝置，塑料氣源管或不銹鋼氣源管。
⑴，單作用常閉式氣動切斷閥控制方式：閥門為關閉狀態，在裝泄過程短時間開啟的閥門，電磁閥線圈為3根線：①黃色為靈線，②紅色為火線，③雙色線為地線。當①號線與②號線接通電源，電磁閥線圈活塞開啟，氣源壓力進入氣缸壓縮彈簧力轉動活塞旋轉，閥門打開，當電源斷開，電磁閥線圈活塞閉合，切斷氣源壓力，執行器氣源排出，彈簧力展開推動活塞反方向旋轉，閥門關閉。在氣源壓力低于設定壓力或停電/斷電狀態（電/氣故障），閥位：關。
⑵，雙作用常開式氣動切斷閥控制方式，接線方式與常閉式一樣
①設定常開狀態：閥門保持在開啟狀態，線圈不帶電，當①號線與②號線接通電源，電磁閥線圈活塞開啟，氣源壓力進入氣缸(A進氣孔)轉動活塞旋轉，閥門關閉，當電源斷開，電磁閥線圈活塞閉合，氣源壓力進入氣缸(B進氣孔)轉動活塞反方向旋轉，閥門打開。（電/氣故障）閥位：原位置。
②設定常閉狀態：閥門保持在關閉狀態，線圈不帶電，當①號線與②號線接通電源，電磁閥線圈活塞開啟，氣源壓力進入氣缸(A進氣孔)轉動活塞旋轉，閥門開啟，當電源斷開，電磁閥線圈活塞閉合，氣源壓力進入氣缸(B進氣孔)轉動活塞反方向旋轉，閥門關閉。（電/氣故障）閥位：原位置。
切斷閥-緊急切斷閥-液氨緊急切斷閥-氨氣緊急切斷閥-氨用緊急切斷閥-上海永龍閥門廠（Shanghai Yong Long Valve Factory）
