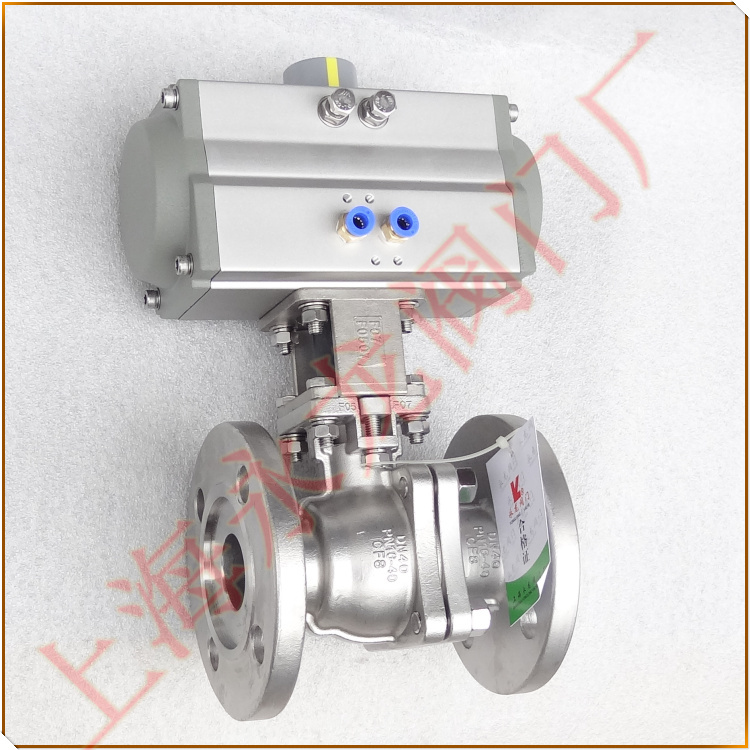

氣動節流閥_氣動（開關型）節流閥
別稱：氣動截流閥 氣動關斷閥 氣動切斷閥，氣動球閥
型號：Q641F-25P FHDQ-0040-050
氣動節流閥概述：
氣動節流閥配套單作用/雙作用角程式執行器，以壓縮空氣或氮氣為驅動力,氣源壓力進入氣缸推動活塞帶動閥桿旋轉閥芯在閥體內轉動90°可以實現全開—全閉的動作。

氣動（開關型）節流閥工作原理：
雙作用：當氣源壓力進入執行器A口時推動二個活塞同時向端蓋方向移動,空氣從B口排出,得到一個反時針方向旋轉，閥門關閉。當氣源壓力進入執行器B口時推動二個活塞同

得到時向氣缸中間方向移動,空氣從A口排出,得到一個順時針方向旋轉,閥門開啟。

單作用：當氣源壓力進入執行器A口時推動二個活塞同時向端蓋方向移動,壓縮彈簧,空氣從B口排出,得到一個反時針方向旋轉，閥門打開。當執行器A口失去氣源壓力時,兩端彈簧推動二個活塞向氣缸中間方向移動,空氣從A口排出,得到一個順時針方向旋轉，閥門關閉。
氣動球閥設計標準：

氣動切斷閥設計特點：
★ISO5211平臺連接
★閥桿防飛出設計
★防靜電裝置
★上密封可調功能
★防火結構設計
★殼體脫臘精密鑄造
氣動節流閥_氣動（開關型）節流閥安裝及維護:

1.安裝前，應用氣壓清理管道和閥體過流部分，以防殘留鐵屑和其它雜物進入閥體內腔刮傷密封圈或卡在內腔導致開關不動作。

2. 氣動截流閥在關閉狀態下，閥體內仍然殘留部分介質，也承受著一定壓力。在檢修之前，要先關閉球閥前的其他閥門，開關數次，完全釋放閥體內部壓力。如果是電動球閥或氣動球閥，則應該首先斷開電源和氣源。

3.氣動切斷閥密封及填料使用四氟(PTFE)作為密封材料，硬密封球閥密封面為金屬堆焊而成。如需對管道球閥進行清洗，在拆卸時需謹慎防止損壞密封圈而泄露。

4.氣動球閥拆裝時，法蘭上的螺栓螺母應先固定，然后將所有螺母對角均勻稍緊，最后用勁固定好。如先將個別螺母強行固定好，再固定其他螺母，法蘭面之間會因受里不勻?qū)е聣|面損壞或破裂，導致閥門法蘭對接出介質泄露。

5.對閥門進行清洗，使用的溶劑必須和要清洗的配件不沖突，不腐蝕。零部件一般用水清洗既可。清洗時，要徹底的清洗干凈殘留的灰塵，油污和其它附著物，如用清水無法清洗干凈，可在不損壞閥體和零部件的前提下，針對性的用酒精等清洗劑進行清洗。 清洗完成后等清洗劑徹底揮發后再進行裝配。

6.在使用過程中發現填料處有細微泄露，可以稍稍加緊閥桿壓蓋上面螺母，緊至泄露停止既可，不可繼續擰緊。
